产品介绍

C2F（VSSJAF）型双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。 C2F（VSSJAF）型双法兰传力接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

---

产品优势

双法兰传力接头：由本体，密封圈，压盖，伸缩短管等主要部件组成。该产品适用于两边均为法兰连接的管道中，安装时调节产品两端的法兰的安装长度，对角均匀拧紧压盖螺栓，使其成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

---

产品特点

双法兰传力接头是由法兰松套伸缩接头和短管法兰，传力螺杆等构件组成，能降低被连接件的压力推力（盲板力）和补偿管路安装误差。双法兰传力接主要用于泵、阀门等附件的松套连接。

1、两端均为法兰连接，安装方便快捷。

2、能够将轴向推力传至整个管线，平摊压力。

3、方便泵阀的拆装与维护。

---

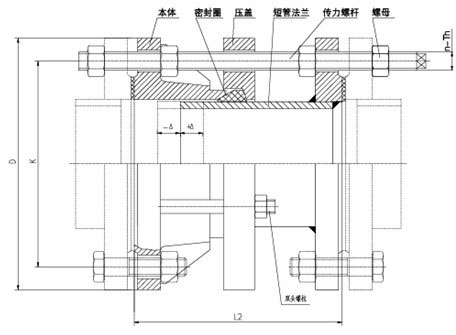

产品示意图

---

零部件材料

序号No	名称Name	数量Quantity	材料Material
1	本体Body	1	QT400-15,Q235A,ZG230-450,20
2	密封圈Gasket	1	NBR
3	压盖Follower	1	QT400-15,Q235A,ZG230-450,20
4	短管法兰Limited short pipe	1	Q235A,20,16Mn
5	螺柱bolt	n	Q235A,35,1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20,1Cr8Ni9Ti

---

技术参数

公称通径Nominal Diameter DN	管子外径External diameter of pipe Dw	外形尺寸		法兰连接尺寸Flange connecting dimension
				0.6Mpa				1.0Mpa
		L	△L	D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170			220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225			285	240	8-M20
200	219			320	280		22	340	295		28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400
350	377			490	445		26	505	460	16-M20	30
400	426			540	495	12-M20	28	565	515	16-M24	32
450	480			595	550		28	615	565	20-M24	32
500	530			645	600	20-M20	30	670	620	20-M24	34
600	630	240		755	705	20-M24	30	780	725	24-M27	36
700	720			860	810	24-M24	32	895	840	24-M30	40
800	820	350	60	975	920	24-M27	34	1015	950	28-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M33	46
1000	1020			1175	1120	28-M27	36	1230	1160	32-M36	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	36-M39	56
1400	1420			1630	1560	36-M33	44	1675	1590	40-M45	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	44-M45	68
1800	1820			2045	1970	44-M36	50	2115	2020	48-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	52-M52	74
2200	2220			2475	2390	52-M39	60	2550	2440	56-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	60-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	64-M52	88
2800	2820			3115	3020	64-M45	68	3180	3070	68-M56	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3433	72-M45	76



双法兰传力接头：由本体、密封圈、压盖、伸缩短管等主要部件组成。该产品适用于两边均与法兰连接的管道中，安装时调整产品两端与法兰的安装长度，对角依次均匀拧紧压盖螺旋，使其中成为一个整体，并有一定的调节量，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。
Double Flanges Transmission Joint: Mainly composed of body, sealing-washer,gland,short slides,this product is applicable to pipes which connected with Flang on both sides,modulate the product'slength between Flange while installing, Screw down bolts after installation to integrate the structure and guarantee a certain shift which will facilitate the adjustment of size while installation. It can turn the axial thrust on the whole pipe.

---
