产品介绍

VSSJAFC型可拆式双法兰传力接头是有松套伸缩接头和短管法兰、传力螺杆等构件组成，它能传递被连接件的压力推力（盲板力）和补偿管路误差，并且具有一定的调节量，方便实际的施工环境进行调整。

---

产品优势

VSSJAFC型可拆式双法兰传力接头优点：安装简单方便、方便阀门安装。该产品适用于两边均为法兰连接的管道中，方便安装维修时，根据现场尺寸进行调整。在工作时可以反轴向推力传递至整个管道。适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

---

产品特点

1、安装简单方便，有利于泵阀的拆装与维护。

2、使用寿命长，运行稳定。

3、能够将管道的轴向推力反传至整条管道，避免局部受压。

---

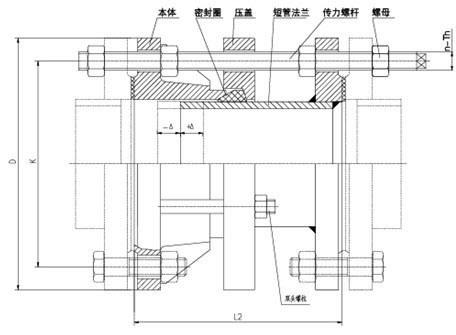

产品示意图

---

零部件材料

序号No.	名称Name	数量Quantity	材料Material
1	本体Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	压盖Follower	1	QT400-15,Q235A,ZG230-450，20
4	短管法兰Limited short pipe	1	Q234A,20，16Mn
5	螺柱bolt	n	q235A,35，1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20，1Cr8Ni9Ti

---

技术参数

公称通径DN	管子外径 Dw	外形尺寸		法 兰 连 接 尺 寸
		L	△L	0.6MPa				1.0MPa
				D	D1	n-Th	b	D	D1	n-Th	b
65	76	200	40	160	130	4-M12	16	185	145	4-M16	20
80	89			190	150	4-M16	18	200	160	8-M16	22
100	114			210	170			220	180		24
125	140			240	200	8-M16	20	250	210		26
150	168			265	225			285	240	8-M20
200	219			320	280		22	340	295		28
250	273			375	335	12-M16	24	395	350	12-M20
300	325	220	50	440	395	12-M20	24	445	400	12-M20	28
350	377			490	445		26	505	460	16-M20	30
400	426			540	495	16-M20	28	565	515	16-M24	32
450	480			595	550			615	565	20-M24	32
500	530			645	600	20-M20	30	670	620		34
600	630	240		755	705	20-M24		780	725	20-M27	36
700	720			860	810	24-M24	32	895	840	24-M27	40
800	820	350	60	975	920	24-M27	34	1015	950	24-M30	44
900	920			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020			1175	1120	28-M27		1230	1160	28-M33	50
1200	1220	370		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420			1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	380		1830	1760	40-M33	48	1915	1820	40-M4	68
1800	1820			2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	400		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	450	80	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820			3115	3020	64-M45	68	3480	3070	64-M52	94
3000	3020			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220			3525	3430	72-M45	76

---
