产品介绍

B型柔性防水套管经常用在管道穿过铁道、马路、街道等处，为防止管道受荷载被压坏，而在管道外部设置保护性套管，如：大口径混凝土管道，大口径钢管等避免外力（荷载）直接作用在管道外壁上，造成管道破损，而采取的措施。B型柔性防水套管一般适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物，套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。

---

产品优势

B型柔性防水套管是适用于管道穿过墙壁之处受有振动或有严密防水要求的构筑物的五金管件。柔性防水套管的外部焊接止水翼环，内部设有密封垫，法兰内丝连接，根据管道安装的实际情况设计订制，用于墙体两面都需要做防水，建议您使用柔性防水套管。比如潜水式水泵给排水系统管道墙体两端都要给予防水处理，防止结构渗水！

---

产品特点

1、当迎水面为腐蚀性介质时，可采用封堵材料将缝隙封堵.

2、套管穿墙处如遇非混凝土墙壁时，应局部改用混凝土墙壁，其浇注围应比翼环直径（D5）大200，而且需将套管一次浇固于墙内。

3、穿管处混凝土墙厚应不小于300，否则应使墙壁一边或两边加厚，加厚部分的直径至少为D5+200.

4、套管的重量以L=300计算，如墙厚大于300时，应另行计算。

5、柔性填料材料：沥青麻丝，聚苯乙烯板，聚氯乙烯泡沫塑料板。

6、密封膏：聚硫密封膏，聚胺脂密封膏。

---

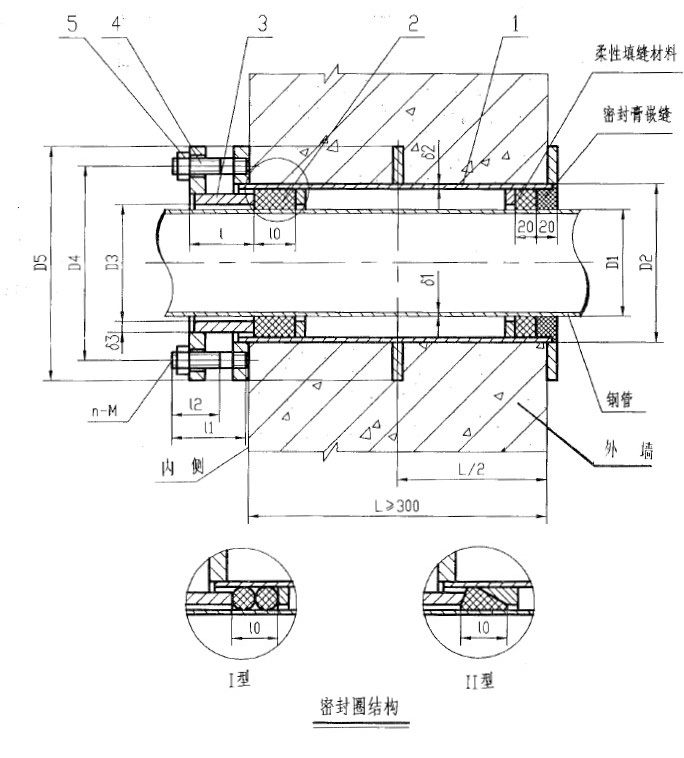

产品示意图

---

零部件材料

序号No.	名称Name	数量Quantity	材料Material
1	本体Body	1	Q235A
2	密封圈Sealing ring	1或2	橡胶
3	压盖Cover	1	Q235A
4	螺母Nut	n	Q235A
5	螺柱bolt	n	Q235A

---

技术参数

DN	D1	D2	D3	D4	D5	I	10		I1	I2	D1	D2	D3	n-M	B型重量（kg）
							I型	II型							I型	II型
50	60	95	65	145	200	65	28	-	72	30	3.5	4	8	4-M12	14.60
65	76	114	80	165	220	65	28	25	72	30	3.75	4	8	4-M12	17.18	17.35
80	89	127	95	180	235	65	28	25	76	38	4	4	10	4-M16	21.42	21.61
100	108	146	114	200	255	65	28	25	76	38	4	4.5	10	4-M16	24.71	24.92
125	133	180	140	235	290	65	28	25	76	38	4	6	10	6-M16	32.43	32.82
150	159	203	165	260	315	65	28	25	76	38	4.5	8	10	6-M16	36.31	36.72
200	219	265	226	320	375	65	28	25	76	38	6	8	10	6-M16	45.29	45.87
250	273	325	280	380	435	65	28	25	76	38	8	10	10	8-M16	60.43	61.33
300	325	377	333	435	495	72	28	30	90	46	8	10	10	8-M20	90.35	91.14
350	377	426	385	485	545	72	32	30	90	46	10	10	10	8-M20	100.7	101.5
400	426	480	435	540	600	72	32	30	90	46	10	10	10	12-M20	115.3	116.4
450	480	530	488	590	650	72	32	30	90	46	10	10	10	12-M20
500	530	585	538	645	705	72	32	30	90	46	10	10	10	16-M20
600	630	690	640	755	820	75	32	30	104	54	10	10	12	16-M24
700	720	780	730	845	910	75	40	30	104	54	10	10	12	20-M24
800	820	880	830	950	1020	80	40	40	117	60	10	10	12	20-M27
900	920	980	930	1050	1120	80	40	40	117	60	10	10	12	20-M27
1000	1020	1080	1030	1150	1220	80	40	40	117	60	10	10	12	24-M27

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
