产品介绍

04FS02柔性密闭套管用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等单位。柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求；还有些构筑物也需要管路穿墙而过，同时又限制 管路不能因温度变化或外力产生伸缩和位移，更不允许管路在外在因素作用下产生振动而设计制作的。它的外壳一次性浇注在墙壁上，管子从套管中间通过，管子外径与套管中间用填料密封，起到了防水和减振作用。

---

产品优势

1、柔性密闭套管是按照国家标准04FS02制造生产，材料采用Q235-A。

2、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。

3、密封膏：聚硫密封膏，聚胺脂密封膏。

注：1.穿管处混凝土墙厚应不小于200，否则应使墙壁一边或两边加厚。加厚部分的直径至少为D4+200。 2.钢管和挡圈焊接后经镀锌处理，再施行与套管安装。全部施行安装后再施行挡板和固定法兰焊接。3.焊工采用手工电弧焊，焊条型号为E4303

04FS02柔性密闭套管用于地下工程、化工、钢铁、建筑、化工、刚铁、自来水、污水处理等单位。柔性密闭套管是为了解决有些地下工程需要管路穿墙而过，而通过处又有严密防水要求。

---

产品特点

1、柔性填料材料：沥青麻丝，聚苯乙稀板，聚氯乙烯泡沫塑料板。

2、密封膏：聚硫密封膏，聚胺脂密封膏。

3、穿墙处混凝土墙厚不应小于300，否则应使墙壁一边加厚或两边加厚，加厚部分的直径至少为D5+200.

4、钢管和挡板焊接后经镀锌处理，再施行与套管安装。

5、焊接采用手工电弧焊，焊条型号E4303.

---

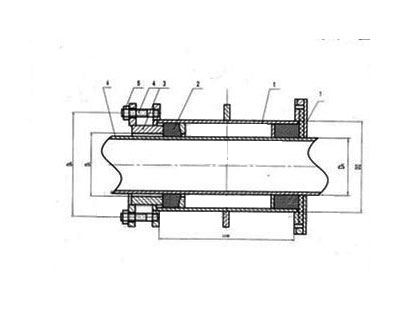

产品示意图

---

零部件材料

序号	名称	数量	材料	备注
1	法兰套管	1	Q235-A	焊接件
2	密封圈	1	氯丁橡胶
3	法兰压盖	1	Q235-A	焊接件
4	螺栓	0	Q235-A	GB897-88A
5	螺母		Q235-A	GB/T41-2000
6	钢管		Q235-A
7	挡板		Q235-A

---

技术参数

DN	D1	D2	D3	D4	D5	D7	L	L0	L1	L2	d1	d2	d3	D1	D2	K	n-M
50	60	95	65	145	200	81	65	\	72	30	3.5	4	8	65	86	4	4-M12
65	76	114	80	165	220	96	65	25	72	30	3.75	4	8	80	105	4	4-M12
80	89	127	95	180	235	115	65	25	76	38	4	4	10	95	118	4	4-M16
100	108	146	114	200	255	134	65	25	76	38	4	4.5	10	114	136	4	4-M16
125	133	180	140	235	290	160	65	25	76	38	4	6	10	140	167	6	6-M16
150	159	203	165	260	315	185	65	25	76	38	4.5	6	10	165	190	6	6-M16
200	219	265	226	320	375	246	65	25	76	38	6	6	10	226	252	6	6-M16

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
