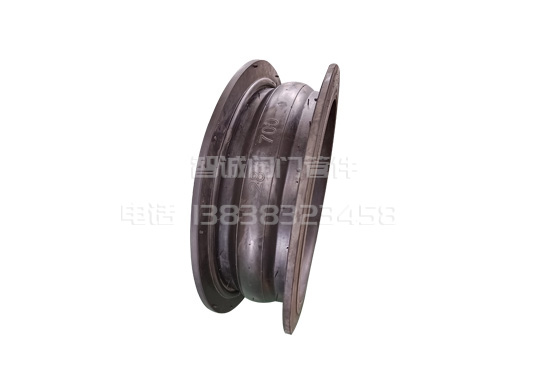

大翻边橡胶软接头介绍

大翻边橡胶软接头俗称可曲挠橡胶接头，其产品广泛应用于水、电、化工、船泊系统，主要性能耐压高、弹性好（可轴向、横向角向位移）降噪音、质量轻、减震动、安装方便、使用灵活、便于拆换维修，同时具有耐酸、耐碱、耐油等特点。该产品在使用过程中耐天气自然变化可自动延伸。其结构材料采用浸胶尼龙帘子布内外面采用高强度耐老化很 性橡胶材料。为防止该产品在长期使用中自然萎缩和减少老化破裂，采用网状钢丝进行多体保护。

---

大翻边橡胶软接头特点

大翻边橡胶软接头又称橡胶接头，柔性橡胶接头，橡胶软接头，减振器、橡胶减震器、橡胶膨胀节等。主要有JGD型和KXT型等几种该产品由内外层胶、帘布层和钢丝圈组成管状橡胶件，经高温、高压硫化成型后再与金属法兰或平行接头松套组合而成。此产品利用了橡胶的高弹性、高气性、耐介质性、耐候性和耐辐射性等优点可降低振动及噪声，并可对因温度变化引起的热胀冷缩起补偿作用，广泛应用于各种管道系统。

---

大翻边橡胶软接头使用说明

1、根据管线的工作压力、连接方式、介质和补偿量选择合适的型号，其数量根据减噪位移要求选择。

2、当管道产生瞬间压力且大于工作压力时应选用高于工作压力一个档位的接头。(如：管道启动瞬间压力>1.0MPa时，应选用工作为1.6MPa的接头。瞬间压力>1.6MPa时，应选用2.5MPa的接头)。

3、当管道介质为酸碱、油、高温及其他特殊材料时应选用高于管道工作压力一个档位的接头。

4、连接橡胶接头的法兰应是阀门法兰或符合GB/T9115.1(RF)的法兰。

5、可曲绕橡胶接头正常适用介质是温度在0-60℃的普通水，特殊介质如：油、酸碱、高温及其他腐蚀性和质地坚硬的情况下，应选用相对应的特耐材料橡胶接头，不可盲目串用或通用。

6、可曲挠橡胶接头使用在水泵进出口时，应位于近水泵一侧，与水泵之间应安装金属变径接头，且安装在变径的大口径处。

7、当管道位移量≥接头的更大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于很 限的扰曲位移和偏差状态，更不能超限度(伸缩、位移、偏转等)，使用具体安装数据见下表。

8、高层给水或悬空给水，管道应固定在吊架、托架或锚架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置(其承受力大于管道轴向力)。

9、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。丝口接头应使用标准扳手匀力拧紧，不要用加力杆加力使活接头滑丝、滑棱和断裂，而且要定期检查，以免松动造成脱盘或渗水。

10、橡胶接头在初次承受压力(如：安装试压等)后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

11、使用或储存橡胶接头，应避免高温、臭氧、油及酸碱环境。用在室外或向阳迎风的管道应搭建遮阳架，严禁曝晒、雨淋、风蚀。接头表面严禁刷漆和缠绕保温材料。因橡胶制品存在老化问题，应及时检查更换。

---

大翻边橡胶软接头技术参数

公称通径DN		长度 L   mm	法兰厚度 b   mm	螺栓数   n	螺栓孔直径   mm	螺栓孔*   圆直径D1mm	轴向位移mm		横向位移   mm	偏转角度   a1+a2
mm	英寸						伸长	压缩
32	1.25	95	16	4	18	100	6	9	9	15
40	1.5	95	18	4	18	110	6	10	9	15
50	2	105	18	4	18	125	7	10	10	15
65	2.5	115	20	4	18	145	7	13	11	15
80	3	135	20	4	18	160	8	15	12	15
100	4	150	22	8	18	180	10	19	13	15
125	5	165	24	8	18	210	12	19	13	15
150	6	180	24	8	23	240	12	20	14	15
200	8	210	24	8	23	295	16	25	22	15
250	10	230	26	12	23	350	16	25	22	15
300	12	245	28	12	23	400	16	25	22	15
350	14	255	28	16	23	460	16	25	22	15
400	16	255	30	16	25	515	16	25	22	15
450	18	255	30	20	25	565	16	25	22	15
500	20	255	32	20	25	620	6	25	22	15
600	24	260	36	20	30	725	6	25	22	15
700	28	260	36	24	30	840	16	25	22	15
800	32	260	38	24	34	950	16	25	22	15
900	36	260	42	28	34	1050	6	25	22	15
1000	40	260	44	28	34	1160	18	26	24	15
1200	48	260	48	32	41	1380	18	26	24	15
1400	56	350	44	36	34	1560	20	28	26	15
1600	64	350	46	40	34	1760	25	35	30	10
1800	72	350	52	44	41	1970	25	35	30	10
2000	80	420	54	48	48	2180	25	35	30	10
2200	88	400	40	52	48	2390	25	35	30	10
2400	96	400	41	56	48	2600	25	35	30	10
2600	104	450	42	60	54	2810	25	35	30	10
2800	112	450	45	64	54	3020	25	35	30	10
3000	120	450	50	68	54	3220	25	35	30	1

---

大翻边橡胶软接头服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。



---

大翻边橡胶软接头标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

大翻边橡胶软接头订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
