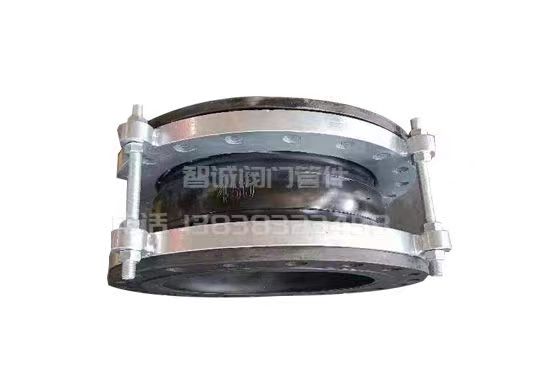

端面全密封橡胶软接头介绍
KXT端面全密封橡胶软接头简称橡胶软接头，橡胶软接头是由织物增强橡胶件和平接头、套筒金属法兰或螺纹管法兰组成，用于管道隔振、降噪、位移补偿接头。它是一种高弹性、高气密性、耐介质性和耐候性的管接头。具有降低管道噪音、密封性好、重量轻、安装维修方便、使用寿命长等特点。根据用户的需求KXT单球体橡胶接头的改良版，能相对的承受更大的位移和压力。更重要的是改良了单球体橡胶接头在过高的压力下发生的拉脱状况，改良后的大翻边橡胶接头密封面与平焊法兰外径一致，而且密封面上也有钻孔，完全将橡胶接头与管道连接成 一个整体，从而提高了管道运行的稳定性。

它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。内部致密度高、能承受较高压力、弹性变形效果好。

橡胶接头是由织物增强的橡胶件与松套金属法兰组成，用于管道降振降噪、补偿位移的接头。严格按照国际标准及原料质量要求，杜绝偷工减料现像，环保标准即产品原料不但需要新料，还需要环保级新料。橡胶接头又称作可曲挠橡胶接头、管道减震器、避震喉、软接头等。

该产品主要利用橡胶的独特性能，如高弹性、高气密性，耐介质性及耐辐射性，采用高强度，冷热稳定性强的聚酯帘布斜交与之复合侯，经高压，高温模压交联而成，内部致密度高，能承受较高压力，弹性变形效果优异，产品结构设计端面弧高，曲线长，具有较大的多项位移功能，特别使用于地质条件复杂，沉降幅度大和管道运行中冷热变化频繁易造成管道损伤的场所，利用橡胶的弹性滑动位移和变形机械力的传热散逸功能有效的消除泵，阀及管道自身的位移物理破坏。因橡胶属不良传导材料，所以它又是一种良好的降低振动和噪声传递的理想环保产品，该产品设计内壁光滑，经实际测试，对介质的流速，流量无任何影响，并且不生锈，基本可以免除有效运行期内的维修。

   KXT端面全密封橡胶软接头更是改良了单球体橡胶接头在过高的压力下发生的拉脱状况，改良后的大翻边橡胶接头密封面与平焊法兰外径一致，而且球体密封面上有钻孔，完全将橡胶接头与管道连接成一个整体，从而提高了橡胶接头使用的稳定性。它是一种高弹性、高气密性、耐介质性和耐气候性的管道接头。由于可曲挠橡胶软接头有良好的综合性能，主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的输送。

---

端面全密封橡胶软接头应用范围

KXT端面全密封橡胶软接头由于可曲挠橡胶接头有良好的综合性能，主要用于原水和污水的提升和输送，火力发电厂的给水和冷却循环水，冶金行业，冷凝水，化工行业的化学物质的管道输送，石化行业的冷却，稀释及其它行业长短距离管线间的柔性连接。因为橡胶具有较高的耐磨性，还适用于一切行业的粒状和粉状及汽体的低温输送。我公司脱硫管道用可曲挠橡胶接头采用优良氯丁橡胶制造，具有很高的耐磨性和耐腐蚀性，能满足脱硫管道石灰浆的通过。

---

端面全密封橡胶软接头特点

1、橡胶接头在管道施工时，需让其处于自然状态，严禁超位移很 限安装。

2、当管道介质为耐酸碱、油、高温及其他特殊材料时应选用高于管道实际工作压力一个档位的接头。

3、平地、悬空、垂直安装橡胶接头时,橡胶接头的实际工作轴向压力小于管道的支撑力,否则应该安装防拉脱装置，以防止工作时管道运行不稳定。

4、连接橡胶接头的法兰应是阀门法兰或符合 GB/T9115.1-2000的法兰。

5、垂直安装和架空安装时产品两端需安装相应的固定支架和受力支架，以防止工作受压后拉脱。

6、安装时应远离热源，严禁使用不符合本产品要求的介质。

7、当管道位移量大于等于接头的更大补偿量时，应增加接头的数量来平行位移量，严禁为了调整管道的超差，使接头处于很 限的挠曲位移和偏差状态，更不能超限度（伸缩、位移、偏转等），使用具体安装数据见下表。

8、高层给水或悬空给水，管道应固定在吊架、托架上，且不能让接头承受管道自身重量和轴向力，否则接头应配备防拉脱装置。

9、安装橡胶接头时，螺栓的螺杆应伸向接头外侧，每一法兰端面的螺栓按对角加压的方法反复均匀拧紧，防止压偏。

10、橡胶接头在初次承受压力（如：安装试压等）后或长期停用再次启用前，应将螺栓重新加压拧紧再投入运行。

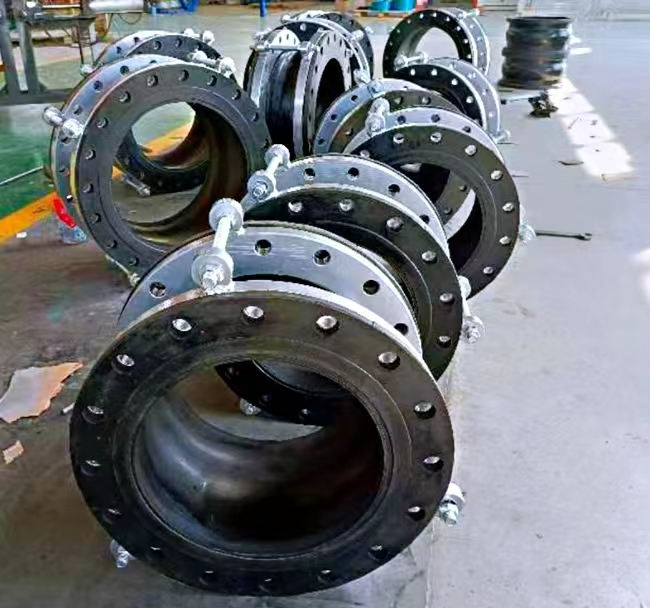

现场实拍

---

端面全密封橡胶软接头零部件材料

序号 No.	部位 Part	材料 Material
1	主体 Body	天然橡胶(NR)、氯丁橡胶(CR)、丁基橡胶(IIR)、丁腈橡胶(NBR)、氟橡胶(FKM)、三元乙丙橡胶(EPDM)
2	内、外衬 Inner & Outer Rubber	天然橡胶（NR） 氯丁橡胶（CR）丁基橡胶（IIR） 丁腈橡胶（NBR）氟橡胶（FKM）三元乙丙橡胶（EPDM）聚四氟乙烯（PTFE）
3	主体骨架 Body Carcass	尼龙帘布 Nylon cord fabric
4	增压环 Reinforcing Ring	多股镀铜钢丝 Multi-strand coppering steel wire
5	法兰 Flange	铸造、锻造碳钢 Cast and forged carbon steel(Q235)、不锈钢 Stainless steel(201、304、316)、塑料 Plastic(CPVC、PVDF、PPH、UPVC、RPP)

---

端面全密封橡胶软接头技术参数

公 称 通 径 mm	伸缩器设计安装尺寸					螺栓孔数			螺栓孔径			螺栓*圆直径
	橡胶伸缩器（减震器）					压力等级
	长度 mm	伸长 mm	压缩 mm	位移 mm	偏转 角度 °C	6	10	16	6	10	16	6	10	16
50	105	7	10	10	15	4	4	4	13.5	17.5	17.5	110	125	125
65	115	7	13	11	15	4	4	4	13.5	17.5	17.5	130	145	145
80	1335	8	15	12	15	4	4	8	17.5	17.5	17.5	150	160	160
100	150	10	19	13	15	4	8	8	17.5	17.5	17.5	170	180	180
125	165	12	19	13	15	8	8	8	17.5	17.5	17.5	200	210	210
150	180	12	20	13	15	8	8	8	17.5	22	22	225	240	240
200	210	16	25	20	15	8	8	12	17.5	22	22	280	295	295
250	230	16	25	20	15	12	12	12	17.5	22	26	335	350	355
300	245	16	25	20	15	12	12	12	22	22	26	395	400	410
350	255	16	25	20	15	12	16	16	22	22	26	445	460	470
400	260	16	25	20	15	16	16	16	22	26	30	495	515	525
450	260	16	25	20	15	16	20	20	22	26	30	550	565	585
500	260	16	25	20	15	20	20	20	22	26	33	600	620	650
600	260	16	25	20	15	20	20	20	26	30	36	705	725	770
700	260	16	25	20	15	24	24	24	26	30	36	810	840	840
800	260	16	25	20	15	24	24	24	30	33	41	920	950	950
900	260	16	25	20	15	24	28	28	30	33	41	1020	1050	1050
1000	260	16	25	20	15	28	28	28	30	34	48	1120	1160	1170
1100	260	16	25	20	15	32	32	32	30	34	48	1230	1270	1300
1200	260	16	25	20	15	32	32	32	33	41	54	1340	1380	1390
1400	360	20	28	25	15	36	36	36	36	42	54	1560	1590	1590
1600	360	20	28	25	15	40	40	40	36	48	58	1760	1820	1820
1800	360	20	28	25	15	44	44		41	54		1970	2020
2000	420	25	35	30	15	48	48		48	54		2180	2230

---

端面全密封橡胶软接头服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

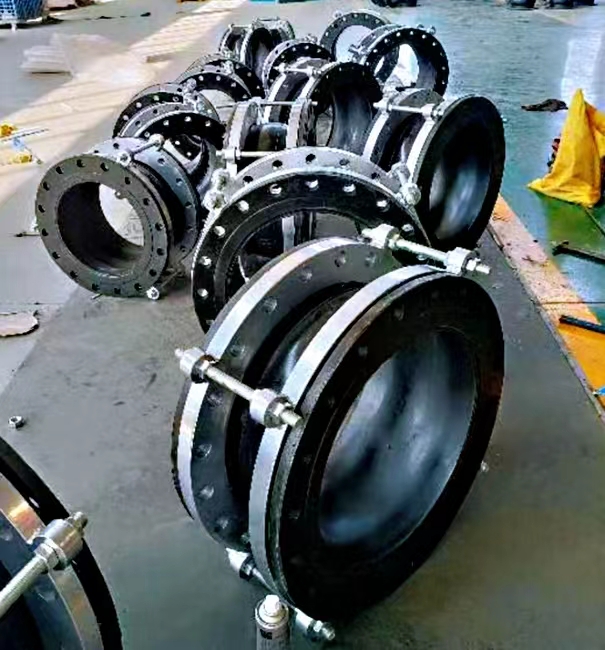

现场实拍（原创）

---

端面全密封橡胶软接头标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
