产品介绍

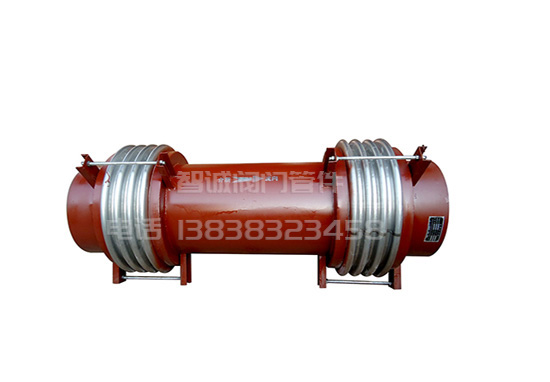

BYZMF型煤粉管道新型三向波纹补偿器在管道(烟、风管道)中间设置的、能补偿管道轴向的热胀冷缩量并保持管道密封性的装置。由于它作为一种能自由伸缩的弹性补偿元件，已广泛应用在化工、冶金、核能等部门。

---

产品优势

BYZMF型煤粉管道新型三向波纹补偿器工作可靠、性能良好、结构紧凑等优点，良好的材质能够适应多种复杂特殊的安装环境，密封性能优良确保了管道运行的稳定性，大大减少了人工的维护时间。能够补偿轴向，横向和角向的位移，延长了管道的使用寿命。耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常*运行。

---

产品特点

BYZMF型煤粉管道新型三向波纹膨胀节：

1、同时吸引任意方向位移时，应满足下述计算式：

X≤XO，且，Y≤Ym式中X、Y为实际轴向和横向补偿量，Y可以是任意向横向位移的矢量和。

2、产品代号中的1要按所需长度填写，如WZMF500×8-J-2200，则产品的交付长度为2200毫米。

3、管道的实际尺寸如与表中的接管断面尺寸不符，订货时要另行注明。

BYZMF型煤粉管道新型三向波纹膨胀节设计依据：

由于电厂锅炉煤粉管道沿用填料式补偿器产生的煤粉泄漏，以及在温度下填料质老约束位移，使管道系统膨胀不畅，影响管道系统的正常运行。针对这些薄弱五环节及煤粉管道工况条件、综合煤粉管道的具体要，依据美国膨胀节制造商协会标准《EJMA》，我厂设计了二次密封，环状球形较为支转的煤粉管道新型三向波纹膨胀节，实现了短安装距大补偿的新要求。

设计压力：PN≤0.5MPa

设计温度：T＝450℃

BYZMF型煤粉管道新型三向波纹膨胀节适用范围：

适用于煤粉+热风气固=相流体，流速15~30m/S，工作温度60~450℃，风压≤500mmH2O的一次风、二次风、三次风管道任意方向移补偿。

适用于压力≤0.25MPa带其它固体粉尘、颗粒的气固两相流体的热位移要求的管道系统。该产品耐高温、不漏粉、不积粉、位移刚度小；能够吸收任意方向位移，挠性好保证锅炉及管系膨胀自如；安装维护方便、吊架简单、使用寿命长、综合投资省。广泛应用于100~600MW发电机组，从根本上解决了煤粉泄漏的问题，保证了机组的正常*运行。

---

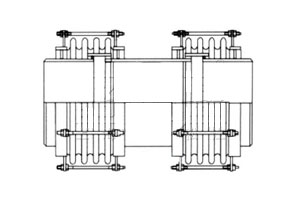

产品示意图

---

零部件材料

编号	名称	数量
1	波纹管	2
2	端接管	2
3	中间接管	1
4	螺栓	n
5	螺母	4n
6	环板	2

---

技术参数

产品代号J 接管连接F 法兰连接L Code J for connection tube/F for Flange L Total length	公称通径Nominal Diameter DN(mm)	轴向补偿量Axial compensation mm	轴向刚度Axial Stiffness KXN/mm	a系数a coefficient ym 横向更大补偿量Max Horizontal compensation mmKY横向刚度Horizontal Stiffness N/mm								径向更大外型尺寸Max radial size mm	接管端面尺寸Size of connection tube d×s
				1=1500		1=2000		1=2500		1=3000			法兰尺寸Flange Size JB81-59
				a	YmKY0	a	YmKY0	a	YmKY0	a	YmKY0
BYZMF300×8-JF-	Ф300	140	193	1.4	200 20	1.5	300 9	1.5	400 5	1.5	500 3	Ф580	Ф3258
BYZMF300×12-JF-		220	129	2	200 13	2.07	300 6	2.13	400 3	2.2	500 2		Ф395	Ф12-23
BYZMF350×8-JF-	Ф350	140	215	1.25	200 27	1.33	300 12	1.38	400 7	1.36	500 4	Ф540	Ф377×8
BYZMF350×12-JF-		210	143	1.75	200 18	1.83	300 8	1.88	400 5	1.9	500 3		Ф445	Ф12-23
BYZMF400×8-JF-	Ф400	200	236	1.15	200 23	1.2	300 16	1.25	400 9	1.24	500 6	Ф687	Ф426×8
BYZMF400×12-JF-		300	158	1.69	200 24	2.37	300 6	1.78	400 6	1.8	500 4		Ф495	Ф16-23
BYZMF450×8-JF-	Ф450	200	302	1.4	200 35	1.47	300 25	1.5	400 14	1.56	500 9	Ф700	Ф478×8
BYZMF450×12-JF-		300	302	2	200 36	2.07	300 16	2.13	400 9	2.2	500 6		Ф550	Ф16-23
BYZMF500×8-JF-	Ф500	200	321	1.25	200 70	1.37	300 31	1.38	400 18	1.4	500 11	Ф806	Ф529×8
BYZMF500×12-JF-		300	214	1.7	200 45	1.83	300 20	1.95	400 12	2	500 7		Ф600	Ф12-23
BYZMF600×8-JF-	Ф600	200	352	1.1	200 99	1.17	300 45	1.2	400 25	1.22	500 16	Ф920	Ф603×8
BYZMF600×12-JF-		300	235	1.5	200 65	1.83	300 29	1.78	400 17	1.72	500 11		Ф705	Ф20-25

---
