产品介绍

JWY型无约束型补偿器内的波纹管采用单层、双层或多层U型波，波纹管和导流套材料为 1Cr18Ni9Ti 等奥氏体不锈钢。无约束型补偿器在固定支架间距的确定和固定支座推力计算等和普通的轴向型补偿器完全相同。

---

产品优势

JWY型无约束膨胀节除了取消预拉伸工作外，还大大地降低了安装要求。无约束膨胀节可像一般短管一样安装于管道中，不必按其它轴向型膨胀节通常要求的全线钢管接好后再割下和膨胀节等长管道的方法。还由于无约束膨胀坚固的外壳，也方便了运输，安装和保温。JWY型无约束补偿器的问世，无疑是热力管道补偿器产品的一项突破性前进。它不仅为补偿器的生产开拓了新的领域，更重要的是它不但解决管道内存在工作介质推力的致命弱点，同时也解决了旁通管式无推力补偿器应力过于集中，介质阻力大等弊端。

---

产品特点

无约束波纹补偿器性能特点

1、无约束型波纹补偿器在固定支架间距的确定和固定支座推力计算和普通的轴向型补偿器完全相同。为了使工程稳定可靠，无约束补偿器除要求靠近固定支架安装外，仍要求每个固定支架间距内设三个导向支架。

2、无约束补偿器可应用于管道的架空、地沟敷设，也可应用于有补偿的直埋敷设，此时无约束补偿器处应设检查井或暗室。

3、无约束波纹补偿器用于管道的轴向补偿，补偿量大，具有强力自导向和超强的抗弯能力，从而可以简化管道导向支架的设计，使导向支架的间距安装均可任意调节。

---

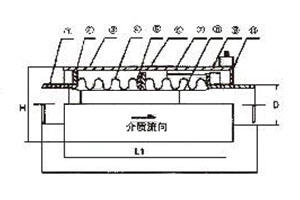

产品示意图

---

零部件材料

编号	名称	数量
1	波纹管	1
2	端接管	2
3	法兰	3
4	限位环	1
5	导流管	2

---

技术参数

公称通径	长度	压力等级				波纹管有效面积	保护套外径
		0.6	1.0	1.6	2.5
		轴向补偿量/刚度
50	185	14/117	12/73	12/247	12/177	56	102
	320	42/35	36/24	36/82	40/44
	370	50/29	40/19	40/61	50/36
	500	60/15	60/12	64/41	60/29
65	240	16/50	16/162	16/319	16/383	79	127
	350	48/14	32/81	32/100	32/192
	450	56/11	50/41	50/80	50/95
	550	76/8	72/27	80/53	70/65
80	240	18/32	18/114	18/270	18/527	82	133
	310	36/16	50/43	50/102	50/130
	440	64/10	60/29	62/68	70/105
	620	84/5	80/19	86/44	80/98
100	245	20/100	20/257	20/386	20/503	154	159
	310	40/51	40/129	40/194	40/248
	440	80/26	76/59	76/97	76/126
	620	110/18	110/43	110/65	110/83
125	305	40/40	40/40	40/196	40/294	180	194
	370	60/28	60/28	60/131	60/196
	480	80/21	80/21	76/98	76/148
	600	110/13	110/33	110/66	110/90

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
