产品介绍

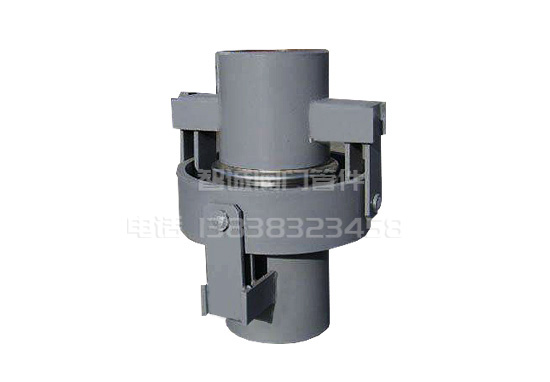

万向铰链万向铰链型波纹补偿器角向补偿量非常大，产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。该产品角向补偿量更大。性能稳定，使用寿命长。两端连接方式均为焊接。波纹膨胀节习惯上也叫伸缩节，由构成其工作主体的波纹管（一种弹性元件）和端管、支架、法兰、导管等附件组成。通过销轴的连接使得它能够实现单个平面内的角向位移，两个配对使用的话就能实现管道的横向位移。

---

产品特点

1、铰链型波纹补偿器在安装前应先检查其型号、规格及管道配置情况，需符合设计要求。

2、铰链型补偿器的铰链转动平面应与位移转动平面一致。

3、铰链型补偿器所有活动元件不得被外部构件卡死或限制其活动范围，应保证各活动部位的正常动作。

4、严禁用波纹补偿器变形的方法来调整管道的安装超差，以免影响补偿器的正常功能、降低使用寿命及增加管系、设备、支承构件的载荷。

5、组装过程中，不允许焊渣飞溅到波壳表面，不允许波壳受到其它机械损伤。

6、管系安装完毕后，应尽快拆除波纹补偿器上用作安装运输的黄色辅助定位构件及紧固件，并按设计要求将限位装置调到规定位置，使管系在环境条件下有充分的补偿能力。

---

产品示意图

---

零部件材料

编号	名称	数量
1	波纹管	2
2	端接管	2
3	立板	4
4	销轴	1
5	拉板	2
6	中间管	1

---

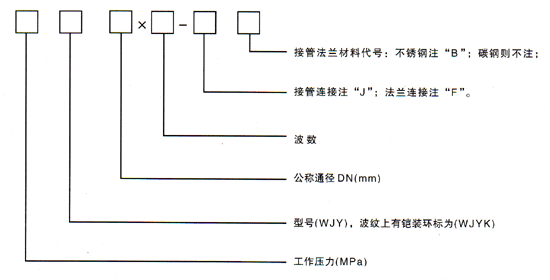

技术参数

序号NO.	通径Diameter DN	波数Number of waven	横向补偿Horizontal compensation mm/横向刚度Horizontal Stiffness N/mm					径向更大尺寸Max radial size mm	接管端口尺寸Size of end of connection tube		产品重量Weight kg
			产品总长Total length mm						法兰尺寸Flange Size		产品总长Total length mm
			1200	1500	2000	2500	3000		c	n-d	1200	1500	2000	2500	3000
1	100	4+4	91/4	127/2	187/1	247/06		330	φ180×4		46	55	71	86
2									φ180	φ8-180	56	65	81	96
3	125	4+4	99/11	140/6	209/3	277/2		335	φ133×14		66	83	101	118
4									φ210	φ8-18	79	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	φ159×4.5		75	97	107	129
6									φ240	φ8-23	91	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	φ219×6		102	124	161	198
8									φ295	φ12-23	122	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	φ273×8		152	182	230	280
10									φ355	φ12-25	183	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	φ325×8			242	307	372	437
12									φ410	φ12-25		278	343	408	473
13	350	3+3		160/38	225/20	291/3		662	φ377×8		259	324	389	454
14									φ470	φ16-25	306	371	436	501
15	400	3+3	95/96	144/52	202/28	262/17		710	φ426×8		333	408	483	557
16									φ525	φ16-30	395	470	545	619
17	450	3+3	85/130	115/90	162/48	210/29	285/20	776	φ478×8			464	561	658	755
18									φ585	φ20-30		544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	φ529×8			563	662	761	860
20									φ650	φ20-34755		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	φ630×8			755	898	1041	1184
22									φ770	φ20-41		9

---

产品服务

专业制造、专业服务，智诚为你创造更多价值 !

不断提升服务质量，精益求精，“真诚的服务”是智诚永恒的主题。智诚严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优良产品，至善至美服务。

产品标准

产品严格按照中国 GB、HG 标准和美国 API 等标准设计、制造、验收。密封面硬度达到国家规定要求，宽度超过国家标准。

---

售前服务

产品介绍，技术交流，非标产品设计，疑难解答。

售中服务

1、守信合同，保证及时供货，随时保持与客户联系

2、对特殊或复杂的产品，我厂安排技术人员对用户进行产品使用、故障排除、调式及维修进行培训和指导。

售后服务

1、智诚产品质保期为自出厂起 12 个月，实行“三包”服务（包退、包换、包修）。

2、产品在使用中我厂定期组织技术、检查人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。

3、对用户投诉产品质量问题，快速做出反映，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。

4、对售后服务，要求用户填写服务后的质量反馈表，并做出鉴定意见，共同提高智诚的产品质量与服务质量。

---

订货须知

1、客户对产品有特殊要求，须在订货合同中提供以下说明：

（1）结构长度

（2）连接形式

（3）公称直径、全通径、缩径、管道尺寸

（4）用介质及温度、压力范围

（5）实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。

2、本厂可根据客户特殊要求配置定做和设计特殊产品。

3、如由客户提供确定的产品类型和型号时，客户应正确说明其型号的含义和要求，在供需双方理解一致的条件下签订合同。
